不同类型混凝土搅拌机传动机构介绍

作者：昌利建机         发表时间：2017-01-04



传动机构是混凝土搅拌机保持正常运行的动力，但是不同类型的混凝土搅拌机其传动机构是不同，具体如下：

1.自落式混凝土搅拌机传动机构

传动机构分是自落式混凝土搅拌机的重要组成部分，通常由滚筒、减速器、电动机以及联接件组成，采用电动机通过联轴器联接减速器，再通过另一联轴器联接搅拌筒上的开式齿轮，从而达到传递动力的作用。如图：

1.搅拌筒   2.联轴器   3.减速器    4.电动机

搅拌筒放在四个橡胶托轮上，电动机的动力，经齿轮减速箱传给托轮主轴，利用轴上的一对橡胶托轮与搅拌筒滚道之间的摩擦力，带动搅拌筒旋转。

2.强制式混凝土搅拌机传动机构

强制式混凝土搅拌机传动机构由搅拌电机，主动轮和从动轮，传动皮带，联轴器，减速箱及连接套，菊花轴和菊花套以及大小皮带轮防护罩组成，主要作用是经高速变速到低速经菊花套传动至搅拌轴。

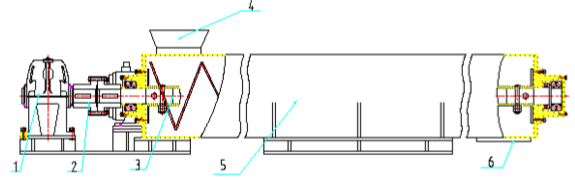

1减速器  2联轴器  3搅拌轴  4进料口 5搅拌筒体  6出料口

电机、减速器由联轴器连接在一起，减速器与搅拌轴也由联轴器连接在一起，安装在底座上组成一个整体，它们之间用螺栓联结以便装卸和运输。

有关混凝土搅拌机的传动机构就介绍到这里了，如需了解更多，请持续关注本网站。

相关问答

问：JS1000混凝土搅拌机集装箱能装下么？要发到国外

答：JS1000混凝土搅拌机是完全可以通过拆分来装进集装箱进行海洋运输的，方便全球各地的用户来使用。

问：混凝土25站配料机该怎么选择？标准配置是哪种？

答：和HZS25搅拌站配套的配料机，大多是PLD800型配料机。配料机储料仓的个数，根据客户沙石这些粗骨料的种类来决定。

问：HZS60型混凝土搅拌站控制系统是电脑控制的吗？

答：标准配置的HZS60型混凝土搅拌站所用控制系统，国内多为全自动控制系统。如果有厂家采用集中控制系统，建议客户谨防上当受骗。

问：JS500混凝土搅拌机有多重？我看有的厂家直接标明的有重量

答：JS500混凝土搅拌机的自重不同厂家，使用的钢材不一样，重量也是有一定的差别。

问：哪有卖混凝土搅拌站机械配件的？必须是到厂家买，啊？

答：建议可以选用设备生产厂家的原装配件，如不是通用件，尽量避免自行购买。

问：JS500混凝土搅拌机的出料容量是多少？这决定着搅拌机的产量

答：根据行业标准规定JS500混凝土搅拌机的出料容量是500L，也就是0.5立方。

问：混凝土35站配料机的称量精度是多少？直接关系到混凝土是不是符合要求

答：按照相关行业标准，砂石骨料的称量精度允许的误差范围是：±2%，其余原材料的称量精度是：±1%

问：PLD1600型配料机四仓价格？一般得多少钱？

答：此型号的配料机，常见于大型混凝土搅拌站，属于搅拌站必须的配套设备，一般来说，不会单独来使用，价格方面，不同的厂家，价格差别也比较大。详情请联系专业生产厂家，比如郑州二八机械厂，中联重科，郑州昌利、恒源建机等。

问：混凝土35站标准配置有哪些？最好详细些

答：标准配置为：JS750主机一台，PLD1200三仓配料机一座，水计量一套，水泥计量一套，外加剂计量一套，粉煤灰计量一套，80T粉罐两座，LSY219*8M输送泵两套，气路系统一套，控制系统一套。

问：JZC250混凝土搅拌机搅拌机构是怎么样构成和工作的？

答：搅拌机构是搅拌机的工作部件，由拌筒、托轮及传动系统组成。搅拌筒的构造，简体为双锥形，筒内焊有高、低叶片，分别与拌筒轴线成一定夹角。搅拌进，随着拌筒旋转，叶片使物料在提升、下落的同时，又作轴向往复搅动，因此搅拌强烈，效果较好。一般建筑混凝土的搅拌时间JZC250型约需35S-45S。

在抖筒的出料锥体内部，焊有一对出料叶片，当混凝土拌好后，改变拌筒旋转方向，混凝土即经低叶片及出料叶片由出料锥口部排出。

搅拌筒由四个托轮支承，搅拌筒的旋转是由电动机通过传动系统带动装在简体上的大齿圈子而实现的，工作可靠，拌筒的正反转是由电动机换向实现的。
