hzs180配套的混凝土搅拌机结构组成

作者：昌利建机         发表时间：2017-01-04



hzs180混凝土搅拌站配套的搅拌机是JS3000，属双卧轴强制式搅拌机，本文就其结构组成做详细介绍。

JS3000混凝土搅拌机由搅拌缸体、搅拌装置、传动装置、液压泵站、自动润滑装置、皮带罩壳等部分组成。

1.搅拌缸体

搅拌缸体由厚钢片制成“ω”形状，而且由特别管状架框撑托，这能保证佳的屈服阻力，承托的法兰亦能使缸身得到良好的强度及刚度，并能使轴心偏不歪，整个结构呈框形结构，具有良好的刚度。

2.搅拌装置

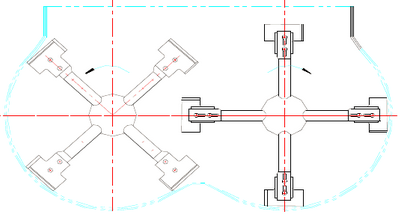

搅拌机工作时，传动机构带动二搅拌轴同步反向转动，每个搅拌轴上分布4-8个搅拌臂及两对侧搅拌臂，其上装有搅拌叶片和刮板，物料投入搅拌机以后，通过搅拌叶片、刮板对粗细骨料、掺和剂等的搅动，使混合料在罐体中间作径向和轴向运动，在二搅拌轴中间的交叉区域形成对流，实现对物料的强烈搅拌作用。

3.传动装置

hzs180搅拌站的配套主机——JS3000的传动系统包括两个分离的驱动单元，二驱动单元之间以一个同步联轴节相连。每个驱动部分包括：一个行星齿轮减速单元，用于减速增扭，以及电机和V带传动部分；采用这种方式具有结构紧凑、安装调整方便的特点。高速级V带传动可以方便地调整张紧度。

4.自动润滑系统

根据搅拌机特的使用环境与轴端密封保压特性，采用智能润滑系统，强制进行轴端密封与润滑点给脂，并设置给油循环指示器，使润滑系统故障得以监控。

郑州昌利生产销售的混凝土搅拌站设备型号齐全，工艺精湛，如需咨询购买，欢迎致电昌利销售热线。
